Złączka oświetleniowa przyciski: od strony oprawy oświetleniowej, szara (1opak.=100szt.)

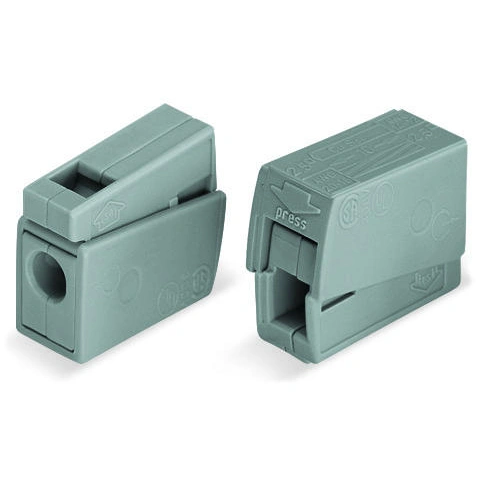

Szybkozłączka oświetleniowa WAGO 224-101 – profesjonalne połączenia przewodów

WAGO 224-101 to specjalistyczna szybkozłączka oświetleniowa z serii 224, zaprojektowana z myślą o instalatorach potrzebujących niezawodnych i szybkich rozwiązań w technice łączeniowej. Produkt ten umożliwia bezpośrednie łączenie przewodów jednodrutowych z przewodami linkowymi, co jest kluczowe przy montażu opraw oświetleniowych oraz urządzeń elektrycznych. Dzięki zastosowaniu dwóch sprawdzonych technologii – PUSH WIRE® od strony instalacji oraz CAGE CLAMP® od strony oprawy – złączka zapewnia trwałe, bezpieczne i szybkie połączenie bez konieczności użycia narzędzi.

Kluczowe korzyści dla instalatora

Zastosowanie złączki WAGO 224-101 znacząco upraszcza pracę w instalacjach elektrycznych. Główne zalety tego rozwiązania to:

• Szybki i bezpośredni montaż: Technologia PUSH WIRE pozwala na błyskawiczne wetknięcie przewodu jednodrutowego, natomiast CAGE CLAMP ułatwia montaż przewodów linkowych.
• Brak narzędzi: Konstrukcja z zaciskiem sprężynowym eliminuje potrzebę używania wkrętaków, co przyspiesza proces instalacji.
• Uniwersalność: Produkt jest idealny do łączenia różnych rodzajów przewodów (drut z linką) o przekrojach od 1 mm² do 2,5 mm² (strona instalacji) oraz od 0,5 mm² do 2,5 mm² (strona oprawy).
• Bezpieczeństwo i trwałość: Styki cynowane gwarantują wysoką jakość połączenia, a materiały, z których wykonano złączkę, zapewniają odporność na długotrwałą ekspozycję na temperaturę do 105°C.
• Łatwa diagnostyka: Wbudowany otwór pomiarowy umożliwia szybkie i wygodne sprawdzenie poprawności połączenia elektrycznego.

Wszechstronne zastosowanie w instalacjach profesjonalnych

Złączka 224-101 znajduje szerokie zastosowanie nie tylko w standardowych układach oświetleniowych, ale również w sterowaniu urządzeniami w budynkach. Produkt jest rekomendowany do podłączania:

• Napędów żaluzji, rolet i markiz.
• Pomp cyrkulacyjnych.
• Wentylatorów łazienkowych oraz okiennych.
• Sterowania kotłów grzejnych.
• Wszelkich urządzeń elektrycznych wymagających połączenia przewodów giętkich z instalacją stałą.

Specyfikacja techniczna i parametry elektryczne

Złączka oświetleniowa 224-101 jest certyfikowana zgodnie z normą VDE 60998, co potwierdza jej wysoką jakość i zgodność z rygorystycznymi wymogami bezpieczeństwa.

• Napięcie znamionowe: 400 V
• Napięcie znamionowe udarowe: 4 kV
• Prąd nominalny: 24 A
• Liczba zacisków: 2
• Liczba potencjałów: 1
• Długość odizolowania przewodu: 9–11 mm
• Wymiary: 8 mm (szerokość) x 15,5 mm (wysokość) x 20,4 mm (głębokość)
• Kolor: szary
• Ciężar: 1,778 g
• Opakowanie zbiorcze: 100 sztuk
• Maksymalna temperatura otoczenia: 60°C

FAQ – Najczęściej zadawane pytania

Czy złączka WAGO 224-101 wymaga specjalnych narzędzi do montażu?
Nie, złączka wykorzystuje technikę bezśrubową. Montaż przewodów odbywa się poprzez bezpośrednie wetknięcie (dla przewodów jednodrutowych) lub użycie zacisku sprężynowego (dla przewodów linkowych), co nie wymaga użycia narzędzi.

Jakie przekroje przewodów obsługuje ta złączka?
Złączka jest przystosowana do przewodów o przekroju od 1 mm² do 2,5 mm² (od strony instalacji) oraz od 0,5 mm² do 2,5 mm² (od strony oprawy).

Czy złączka posiada otwór pomiarowy?
Tak, złączka została wyposażona w specjalny otwór pomiarowy, który umożliwia łatwe wykonanie pomiarów elektrycznych bez konieczności demontażu połączenia.

W jakich warunkach może pracować ta złączka?
Produkt jest przeznaczony do pracy w maksymalnej temperaturze otoczenia 60°C i jest odporny na długotrwałą ekspozycję na temperaturę 105°C, co czyni go bezpiecznym rozwiązaniem w typowych instalacjach elektrycznych i systemach sterowania.
