Stycznik mocy, TeSys Deca, AC3 25A 3P 1NO 1NC cewka 24VAC zaciski śrubowe/Styczniki mocy AC/Sterowanie i zabezpieczenie silników/Aparatura elektryczna/
Kod produktu:25167
Seria: TESYS
Index producenta:LC1D25B7
Produkt wycofany

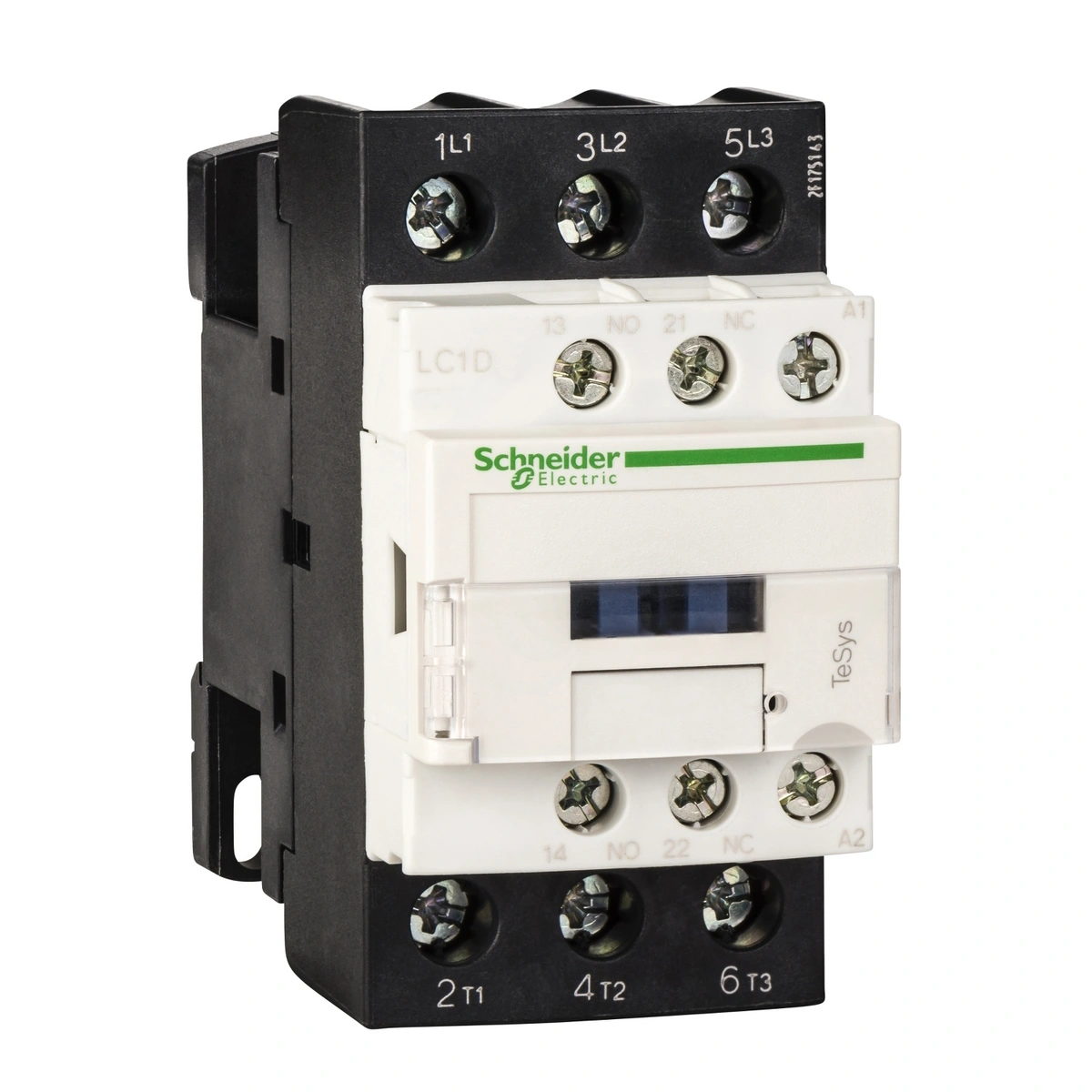

Stycznik mocy, TeSys Deca, AC3 25A 3P 1NO 1NC cewka 24VAC zaciski śrubowe

brutto
Zapytaj o produkt
Darmowa dostawa od 700.00 zł
i

Zamówienia złożone i opłacone do godziny 11:00 wysyłamy tego samego dnia roboczego.

Zamówienia opłacone po godzinie 11 wysyłane są w następny dzień

Dane techniczne
Znamionowe napięcie sterowania Us dla AC 50 Hz 24-24
Znamionowe napięcie sterowania Us dla AC 60 Hz 24-24
Znamionowe napięcie sterowania Us dla DC 0-0
Rodzaj napięcia sterowania AC
Liczba styków głównych rozwiernych0
Liczba styków głównych zwiernych3
Rodzaj podłączenia styków głównych Połączenie śrubowe
Znamionowy prąd pracy Ie dla AC-1, 400 V 40 A
Znamionowy prąd pracy Ie dla AC-3, 400 V 25 A
Znamionowa moc pracy dla AC-3, 400 V 11 kW
Znamionowy prąd pracy dla AC-4, 400 V 12 A
Znamionowa moc pracy dla AC-4, 400 V 5.5 kW
Liczba styków pomocniczych zwiernych1
Liczba styków pomocniczych rozwiernych1
Wersja modułowa
Opis

Stycznik 3P AC‑3 25 A, 1NC+1NO, cewka 24 V AC 50/60 Hz

Trójfazowy stycznik mocy TeSys D przeznaczony do sterowania silnikami – nominalnie 25 A w kategorii AC‑3 (do ~11 kW przy 400 V), z jednym stykiem NO i jednym NC oraz cewką 24 V AC.

Sterowanie silników w systemach automatyki przemysłowej

Główne zastosowania / funkcje

Uruchamianie i wyłączanie silników, integracja ze sterowaniem i zabezpieczeniami, systemy automatyki przemysłowej.

Opis funkcjonalny – co robi produkt

Przekaźnik styka prąd główny przez styki AC‑3, a styki pomocnicze umożliwiają sygnalizację stanu obwodu lub sterowanie zewnętrzne.

Kluczowe cechy techniczne

  • Znamionowy prąd: 25 A (AC‑3)
  • Moc silnika: do ~11 kW przy 400 V
  • Styki pomocnicze: 1 NC + 1 NO
  • Cewka sterująca: 24 V AC 50/60 Hz
  • 3 bieguny główne, zaciski śrubowe
  • Wymiary: ok. 113 × 52 × 94 mm; waga ~0,412 kg
  • Zgodność z IEC 60947‑4‑1

Wyróżniki i zalety produktu

Kompaktowa konstrukcja, dokładność działania i automatyczne styki pomocnicze zapewniające wysoki poziom integracji i bezpieczeństwa.

Produkt o kodzie 3389110349658 (LC1D25B7) rekomendowany do standardowych rozwiązań automatyki maszynowej.
