Stycznik mocy, I=25A [AC-3], cewka 230VAC, 50Hz, styk pom 1NO 1NC, zaciski skrzynkowe

brutto

Zapytaj o produkt

Darmowa dostawa od 700.00 zł

Zamówienia złożone i opłacone do godziny 11:00 wysyłamy tego samego dnia roboczego.

Zamówienia opłacone po godzinie 11 wysyłane są w następny dzień

Dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz 230-230

Rodzaj napięcia sterowania AC

Liczba styków głównych rozwiernych0

Liczba styków głównych zwiernych3

Rodzaj podłączenia styków głównych Połączenie śrubowe

Znamionowy prąd pracy Ie dla AC-1, 400 V 40 A

Znamionowy prąd pracy Ie dla AC-3, 400 V 25 A

Znamionowa moc pracy dla AC-3, 400 V 11 kW

Znamionowy prąd pracy dla AC-4, 400 V 5.5 A

Znamionowa moc pracy dla AC-4, 400 V 11 kW

Znamionowa moc pracy NEMA 11.2 kW

Liczba styków pomocniczych zwiernych1

Liczba styków pomocniczych rozwiernych1

Wersja modułowa

Opis

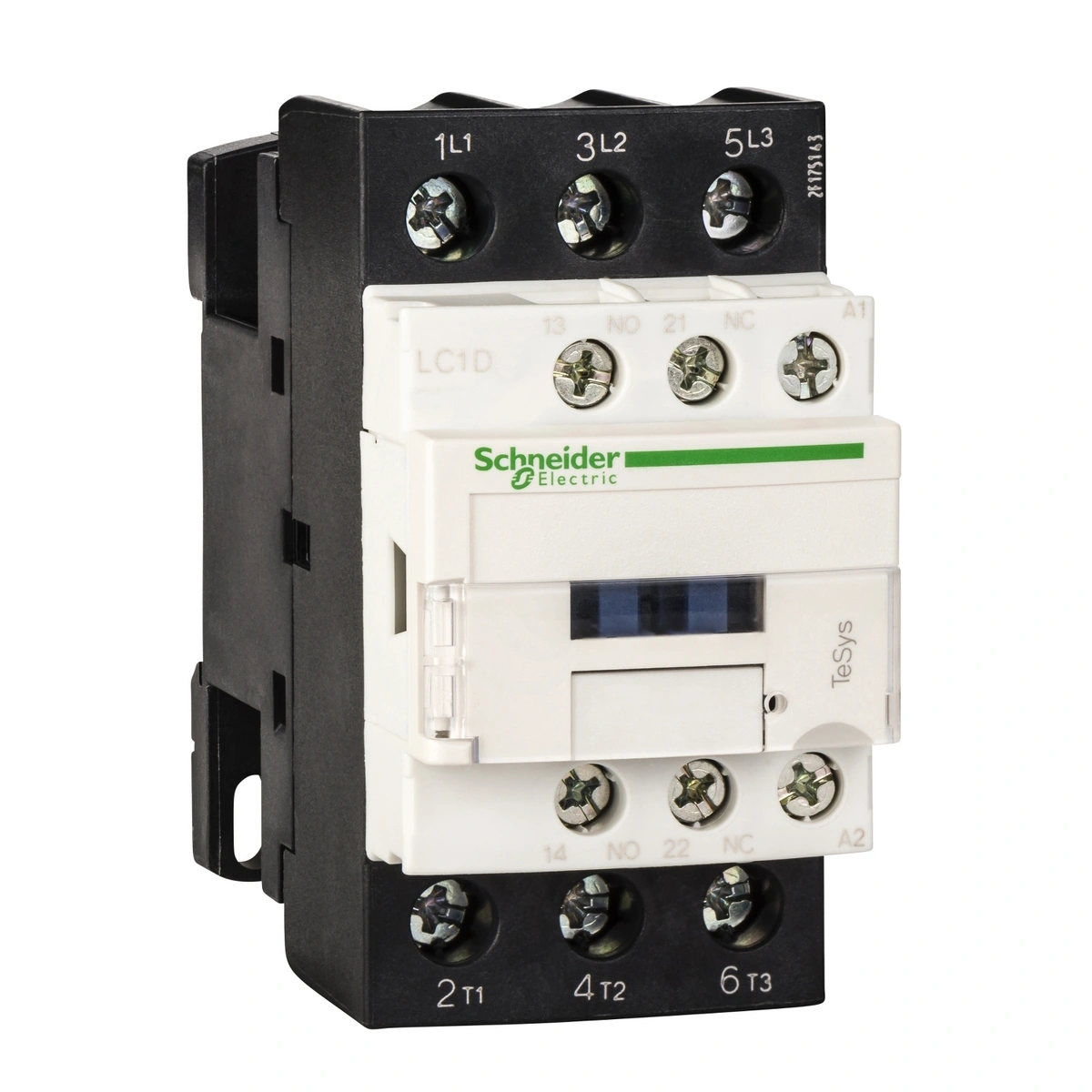

Stycznik mocy TeSys D 25 A AC‑3 230 VAC – 3P, 1 NO + 1 NC

Stycznik mocy Schneider z serii TeSys D model LC1D25P7, zdolny do pracy przy 25 A w kategorii AC‑3 i zasilany cewką 230 VAC / 50 Hz.

Do aplikacji silnikowych i sterujących w automatyce przemysłowej

Główne zastosowania / funkcje

Załączanie silników i obciążeń elektrycznych, integracja z przekaźnikami bezpieczeństwa i automatami dzięki stykowi pomocniczemu NC/NO.

Kluczowe cechy techniczne

Znamionowy prąd AC‑3: 25 A (do 440 VAC); moc silnika: do 11 kW przy 400 VAC
Cewka: 230 VAC / 50 Hz
Styki główne: 3 NO; styki pomocnicze: 1 NO + 1 NC
Montaż na szynie DIN, szerokość ~45 mm; zaciski śrubowe, stopień ochrony IP20
Trwałość mechaniczna i elektryczna na poziomie milionów cykli
Zgodność z normami IEC 60947‑4‑1 i IEC 60947‑5‑1 oraz certyfikatami UL, CSA, CCC

Wyróżniki i zalety produktu

Wysoka moc pracy, kompaktowe wymiary oraz obecność styków pomocniczych czynią ten stycznik uniwersalnym rozwiązaniem w systemach automatyki i sterowania.

Podsumowanie: stycznik TeSys D 25 A – trwały i funkcjonalny element do zastosowań przemysłowych, z solidną konstrukcją i dużą sprawnością.
