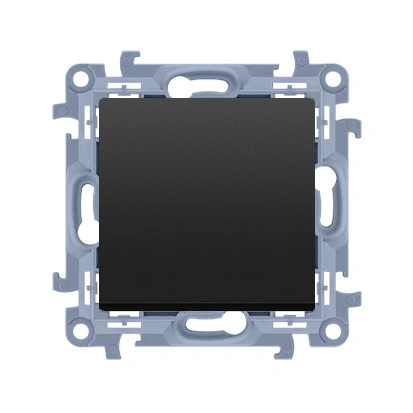

Przycisk bez piktogramu czarny Simon 10

Przycisk pojedynczy zwierny Simon 10 CP1C.01/49 – czarny mat

Przycisk pojedynczy zwierny CP1C.01/49 z serii Simon 10 to profesjonalny osprzęt elektroinstalacyjny zaprojektowany do chwilowego sterowania obwodami elektrycznymi. Produkt jest bezpośrednim zamiennikiem wycofanego z produkcji modelu CP1.01/49. Wykonany w estetycznym, matowym wykończeniu w kolorze czarnym, stanowi modułowy element instalacji przeznaczony do montażu podtynkowego w standardowych puszkach instalacyjnych.

Zastosowanie w instalacjach i automatyce

Jako przycisk monostabilny (impulsowy), model CP1C.01/49 generuje krótkotrwały sygnał elektryczny przy każdym naciśnięciu. Dzięki wbudowanej sprężynie powracającej, po zwolnieniu nacisku, obwód zostaje rozłączony, co czyni go niezbędnym w systemach wymagających sterowania impulsowego. Znajduje szerokie zastosowanie w:

• Obsłudze dzwonków instalacyjnych.
• Załączaniu oświetlenia na klatkach schodowych (współpraca z automatami schodowymi).
• Sterowaniu przekaźnikami, sterownikami oraz systemami automatyki budynkowej.
• Obsłudze napędów bram garażowych.

Montaż i dane techniczne

Konstrukcja przycisku opiera się na szybkozłączach, co pozwala instalatorom na szybsze i bardziej efektywne podłączenie przewodów. Produkt jest wykonany z bezhalogenowego tworzywa sztucznego (PC), co zapewnia trwałość i bezpieczeństwo użytkowania. Standardowy stopień ochrony wynosi IP20, jednak istnieje możliwość uzyskania klasy bryzgoszczelności IP44 poprzez zastosowanie uszczelki ramki.

Kluczowe parametry techniczne

• Symbol producenta: CP1C.01/49
• Seria: Simon 10
• Układ połączeń: Przycisk 1-biegunowy (monostabilny)
• Prąd znamionowy: 10 AX
• Napięcie znamionowe: 250 V
• Sposób montażu: Podtynkowy (mocowanie na pazurki lub wkręty)
• Stopień ochrony: IP20 (opcjonalnie IP44 z uszczelką ramki)
• Liczba klawiszy: 1
• Materiał: Tworzywo sztuczne, PC, bezhalogenowe
• Wykończenie powierzchni: Matowe, lakierowane
• Wymiary produktu: 77 mm x 77 mm x 41 mm
• Głębokość wbudowania: 25 mm
• Rodzaj podłączenia: Szybkozłącza
• Podświetlenie: Brak (opcjonalne, niedołączone)
• Nadruk/piktogram: Brak
