Ogranicznik przepięć 4P 5kA klasa T1+T2 B+C/Ograniczniki przepięć/Aparatura modułowa/Aparatura elektryczna/
Kod produktu:440721
Brand:SCHELINGER
Seria: SPD
Index producenta:A51-SPD01-4P-B+C

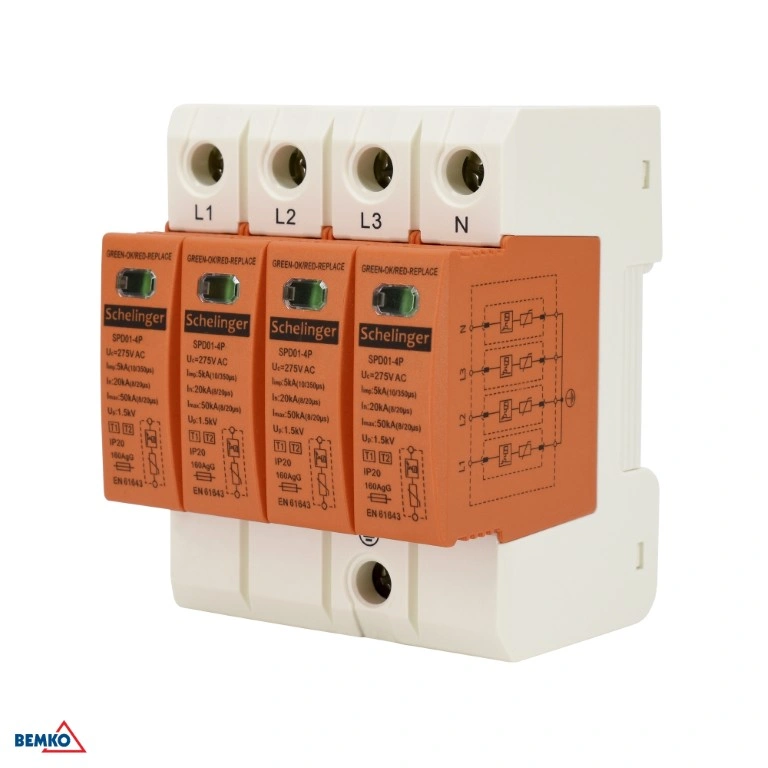

Ogranicznik przepięć 4P 5kA klasa T1+T2 B+C

236,16 zł
brutto
szt.
0 szt.

Magazyn Centralny

Zobacz więcej magazynów (3)
Zapytaj o produkt
Darmowa dostawa od 700.00 zł
i

Zamówienia złożone i opłacone do godziny 11:00 wysyłamy tego samego dnia roboczego.

Zamówienia opłacone po godzinie 11 wysyłane są w następny dzień

Dane techniczne
Układ sieci TN-S
Liczba biegunów4
Prąd udarowy (10/350 µs) 8 kA
Najwyższe napięcie trwałej pracy AC 275 V
Znamionowe napięcie AC 230 V
Poziom ochrony 1.5 kV
Poziom ochrony L-N 1.5 kV
Poziom ochrony N-PE 1.5 kV
Sposób montażu Szyna montażowa DIN TH-35 mm
Rozmiar 4 moduły
Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm²
Maks. przekrój przewodu elastycznego 35 mm²
Ze stykiem sygnalizacyjnym
Sygnalizacja zadziałania na urządzeniu Optyczny
Klasa ochronności Typ 1+2
Do pobrania
Opis

Ogranicznik przepięć SCHELINGER A51-SPD01-4P-B+C: Skuteczna ochrona klasy T1+T2

Ogranicznik przepięć SCHELINGER A51-SPD01-4P-B+C to profesjonalne urządzenie ochronne typu T1+T2 (klasa B+C), przeznaczone do zabezpieczania instalacji elektrycznych oraz zasilanych z nich urządzeń przed skutkami przepięć atmosferycznych i łączeniowych. Konstrukcja 4P sprawia, że jest to rozwiązanie dedykowane do sieci 3-fazowych w budynkach mieszkalnych, przemysłowych, rolniczych oraz obiektach użyteczności publicznej.

Profesjonalny montaż i pewność połączenia w instalacjach

Projektując instalację, instalatorzy wymagają komponentów o wysokiej powtarzalności i łatwości montażu. Model A51-SPD01-4P-B+C został przystosowany do szybkiej instalacji na standardowej szynie TH-35 (DIN 35). Zastosowanie solidnych zacisków śrubowych pozwala na pewne połączenie przewodów o przekroju do 35 mm², co gwarantuje stabilność pracy całego układu zabezpieczającego. Kompaktowa obudowa zajmująca 4 moduły na szynie DIN pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy, przy zachowaniu wysokiego standardu ochrony sieci zasilającej.

Kluczowe parametry ochrony i wydajności

Specjaliści wybierający ogranicznik A51-SPD01-4P-B+C zyskują urządzenie o zbalansowanych parametrach technicznych, zapewniające ochronę instalacji zgodnie z wymogami klasy T1+T2:

  • Napięciowy poziom ochrony (Up): 1,5 kV, co zapewnia bezpieczeństwo dla czułych urządzeń elektrycznych.
  • Prąd udarowy (Iimp): 5 kA (10/350 µs), co potwierdza skuteczność w klasie T1.
  • Graniczny prąd wyładowczy (Imax): 50 kA (8/20 µs).
  • Napięcie trwałej pracy (Uc): 275 V AC.

Specyfikacja techniczna urządzenia

  • Kod produktu: A51-SPD01-4P-B+C
  • Typ urządzenia: Ogranicznik przepięć (SPD)
  • Liczba biegunów: 4P
  • Klasa ochrony: T1+T2 (B+C)
  • Napięcie trwałej pracy (Uc): 275 V AC
  • Poziom ochrony (Up): 1,5 kV
  • Prąd udarowy (Iimp): 5 kA (10/350 µs)
  • Graniczny prąd wyładowczy (Imax): 50 kA
  • Montaż: Szyna TH-35 (DIN 35)
  • Rodzaj przyłącza: Zacisk śrubowy
  • Przekrój znamionowy przyłącza: 35 mm²
  • Stopień ochrony: IP20
  • Liczba modułów: 4
