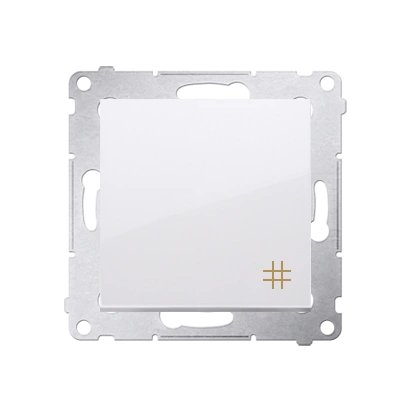

Łącznik krzyżowy biały Simon 54

Łącznik krzyżowy Simon 54 DW7.01/11 – Moduł 10AX do instalacji podtynkowych

Łącznik krzyżowy z serii Simon 54 o oznaczeniu DW7.01/11 to profesjonalny osprzęt elektroinstalacyjny przeznaczony do sterowania jednym obwodem oświetleniowym z trzech lub więcej punktów. Jest to moduł podtynkowy, który we współpracy z łącznikami schodowymi zapewnia stabilne i bezpieczne przełączanie obwodu o prądzie znamionowym 10AX.

Zalety techniczne i korzyści montażowe

Konstrukcja łącznika została zoptymalizowana pod kątem efektywności prac instalacyjnych oraz trwałości mechanicznej:

• Szybkość instalacji: Produkt wyposażony jest w szybkozłącza, co znacząco przyspiesza proces podłączenia przewodów w porównaniu do tradycyjnych rozwiązań.
• Bezpieczeństwo i trwałość: Wykonanie z wysokiej jakości tworzywa sztucznego (poliwęglan, bezhalogenowe) gwarantuje odporność materiału. Prąd znamionowy 10AX zapewnia niezawodność przy pracy z nowoczesnymi obciążeniami oświetleniowymi.
• Estetyka wykonania: Neutralna, biała kolorystyka (zbliżona do RAL 9003) oraz błyszczące wykończenie powierzchni pozwalają na estetyczne wkomponowanie modułu w dowolną aranżację wnętrza.
• Elastyczność montażowa: Produkt jest przystosowany do montażu podtynkowego za pomocą pazurków lub wkrętów, co ułatwia instalację w standardowych puszkach.

Najczęściej zadawane pytania dotyczące funkcjonalności

W jaki sposób uzyskać wyższą klasę szczelności IP44?
Standardowo moduł posiada stopień ochrony IP20. Aby uzyskać klasę bryzgoszczelności IP44, konieczne jest zastosowanie dodatkowej uszczelki ramki.

Czy łącznik posiada podświetlenie?
Model DW7.01/11 jest dostarczany bez podświetlenia. Istnieje możliwość zastosowania opcjonalnego podświetlenia, które należy dokupić oddzielnie.

Jakie są wymagania dotyczące instalacji w układzie sterowania oświetleniem?
Jako łącznik krzyżowy (bistabilny), moduł ten wymaga współpracy z łącznikami schodowymi, aby umożliwić sterowanie jednym źródłem światła z trzech lub większej liczby miejsc.

Dane techniczne produktu

• Typ: Łącznik krzyżowy (bistabilny)
• Prąd znamionowy: 10AX
• Napięcie znamionowe: 250V
• Sposób podłączenia: Szybkozłącza
• Materiał: Tworzywo sztuczne, PC, bezhalogenowe
• Wykończenie powierzchni: Błyszczące
• Sposób montażu: Podtynkowy (pazurki / wkręty)
• Stopień ochrony: IP20 (IP44 z uszczelką ramki)
• Liczba klawiszy: 1 (klawisz kołyskowy)
• Wymiary: 75 mm x 75 mm x 41 mm
• Głębokość wbudowania: 26 mm
• Kolor: Biały (RAL 9003 zbliżony)
• Waga: 0.06284 kg
